Автобетононасос (АБН): полный гид по устройству и принципу работы

Автобетононасос используют, когда бетонную смесь нужно подать непосредственно в место укладки: в опалубку фундамента, плиту перекрытия, монолитную стену, колонну, ростверк, подпорную конструкцию или другой участок, куда автобетоносмеситель не может выгрузить бетон напрямую.

По сути, это мобильная насосная установка на автомобильном шасси. Она принимает свежеприготовленную бетонную смесь из миксера и подает ее по бетоноводу к точке бетонирования. За счет распределительной стрелы бетон можно направлять вверх, вглубь участка, за препятствия, внутрь опалубки или на удаленный от подъезда фрагмент конструкции.

В ОБК можно заказать автобетононасос KCP 37 Daewoo вместе с поставкой бетонной смеси. Такой формат удобен, когда важно организовать бетонирование без лишней перегрузки материала, ручной транспортировки тачками и длительных перерывов между машинами.

Чем автобетононасос отличается от автобетоносмесителя

Автобетоносмеситель, или миксер, доставляет бетон на объект и сохраняет смесь в рабочем состоянии во время перевозки. Но сам по себе миксер выгружает бетон через лоток на ограниченное расстояние. Если опалубка находится далеко от места подъезда, выше уровня земли, за забором, внутри котлована или в зоне плотной застройки, обычной выгрузки может быть недостаточно.

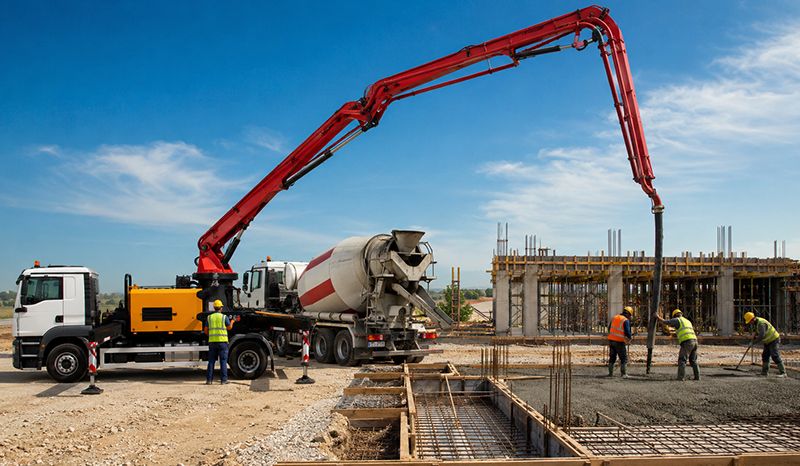

Автобетононасос решает другую задачу. Он не перевозит бетон вместо миксера, а принимает смесь после доставки и перекачивает ее по трубопроводу. Поэтому на объекте обычно работают оба вида техники: автобетоносмеситель привозит бетон, а автобетононасос подает его к месту укладки.

Где применяют автобетононасос

Автобетононасос на крупных строительных площадках, в частном, и в коммерческом строительстве, если ручная подача бетона неудобна, слишком медленная или технически невозможна. Чаще всего насос заказывают для заливки монолитных фундаментов, плит, перекрытий, лестниц, стен, колонн, армопоясов, подпорных стен, промышленных полов и других конструкций. Еще он пригодится на участках со сложным подъездом, при плотной застройке, большом объеме бетонирования или необходимости подать смесь на высоту.

Главное преимущество в скорости и равномерности подачи. Смесь поступает в нужную зону непрерывно, а рабочие могут сосредоточиться на распределении, вибрировании и контроле заполнения опалубки.

Из чего состоит автобетононасос

Конструкция автобетононасоса включает несколько основных узлов.

• Автомобильное шасси обеспечивает мобильность техники. Насос приезжает на объект своим ходом, устанавливается на подготовленной площадке и после завершения работ уезжает на следующий объект.
• Выносные опоры нужны для устойчивости машины во время работы. Перед началом подачи оператор выставляет технику на опоры, чтобы компенсировать нагрузки от стрелы и движения бетонной смеси по бетоноводу.
• Приемный бункер принимает бетон из автобетоносмесителя. В бункере смесь поступает к насосному механизму. Бункер оснащается защитной решеткой, которая не дает крупным посторонним предметам попасть в рабочую часть оборудования.
• Насосный блок создает давление, за счет которого смесь движется по бетоноводу. В автобетононасосах применяются поршневые системы с гидравлическим приводом: они рассчитаны на прием свежеприготовленной бетонной смеси и ее подачу к месту укладки.
• Распределительный клапан переключает поток смеси между рабочими цилиндрами и бетоноводом. Благодаря этому бетон движется не обратно в бункер, а вперед по трассе.
• Бетоновод - это система труб и соединений, по которым бетонная смесь идет от насоса к месту бетонирования. На стреле бетоновод закреплен вдоль секций, а на конце находится гибкий рукав для точного направления потока.
• Бетонораспределительная стрела позволяет подавать смесь на расстояние и высоту без сборки длинной стационарной трассы. Оператор управляет положением стрелы и перемещает концевой рукав по мере заполнения опалубки.
• Пульт управления нужен для контроля работы насоса и стрелы. Оператор регулирует подачу, следит за устойчивостью техники, положением стрелы и безопасностью работ на площадке.

Принцип работы автобетононасоса

1. Работа начинается с подготовки площадки. Для машины нужно место с подъездом, устойчивым основанием и достаточной зоной для раскрытия опор и стрелы. Важно заранее оценить расположение ЛЭП, деревьев, временных конструкций, заборов, котлована и других препятствий.
2. После установки автобетононасоса оператор выставляет опоры, переводит стрелу в рабочее положение и готовит бетоновод к запуску. Перед первой подачей обычно используют пусковой состав - цементное молочко или специальную пусковую смесь. Он смазывает внутренние стенки бетоновода и снижает риск образования пробки при прохождении первой порции бетона.
3. Далее автобетоносмеситель выгружает бетон в приемный бункер насоса. Насосный механизм работает циклично: один цилиндр засасывает смесь из бункера, второй в это время выталкивает бетон в бетоновод. Затем цикл повторяется. За счет такой попеременной работы создается постоянное движение смеси по трубам.

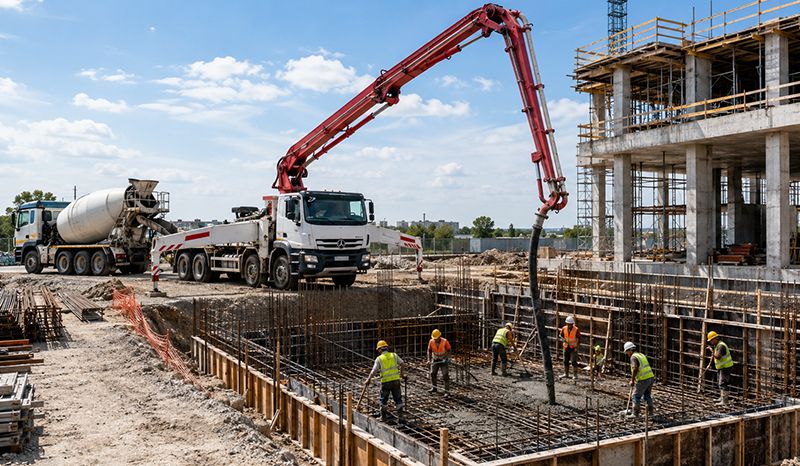

4. По стреле бетон поступает к месту укладки. Рабочие направляют поток в нужную часть опалубки, распределяют смесь и уплотняют ее вибратором, если это требуется технологией. Оператор регулирует подачу и перемещает стрелу по мере продвижения бетонирования.
5. После завершения работ бетоновод и приемный бункер обязательно очищают. Это нужно сделать сразу: если бетон начнет схватываться внутри труб, оборудование может выйти из строя, а последующая промывка станет сложнее.

Какая бетонная смесь подходит для подачи насосом

Для работы автобетононасоса важен класс бетона и технологические свойства свежей смеси. По ГОСТ 27336-2016 автобетононасосы предназначены для приема бетонных смесей марок П2, П3 и П4 по ГОСТ 7473. Подвижность влияет на то, как смесь проходит через бетоновод и насколько удобно ее укладывать.

При этом нельзя просто добавить воду на объекте, чтобы бетон лучше пошел через насос. Лишняя вода меняет водоцементное отношение и может ухудшить свойства затвердевшего бетона. Если требуется более подвижная смесь, этот параметр нужно согласовать при заказе.

Также имеет значение крупность заполнителя, состав смеси, наличие добавок, длина трассы, высота подачи и темп бетонирования. Для насосной подачи лучше заранее сообщить менеджеру, что бетон будет подаваться автобетононасосом. Это поможет подобрать подходящую смесь и избежать проблем при укладке.

Зачем нужно цементное молочко для запуска АБН

Цементное молочко используют перед началом подачи бетона через автобетононасос. Оно проходит по бетоноводу первым и создает смазывающий слой на внутренней поверхности труб. Это снижает трение и помогает первой порции бетонной смеси пройти без затора.

Пусковой состав не заменяет бетон и не является самостоятельным конструкционным материалом для заливки ответственных элементов. Его задача - подготовить насос и бетоновод к нормальной работе.

В каталоге ОБК предусмотрено цементное молочко для запуска АБН. Его можно заказать вместе с бетоном и услугой автобетононасоса, чтобы подготовка к подаче была организована заранее.

Когда автобетононасос полезен

Автобетононасос необходим, если объект находится на расстоянии от места подъезда миксера, бетон нужно подать на высоту, заливка идет в котловане, участок ограничен по маневру техники или объем работ большой и важна скорость.

Он также помогает, когда бетон нельзя долго перемещать вручную. Чем меньше лишних перегрузок и пауз, тем проще сохранить однородность смеси и выдержать технологию бетонирования.

Но насос не решает все задачи автоматически. Для качественной заливки нужны подготовленная опалубка, правильное армирование, доступ техники, согласованный график поставки миксеров и готовая бригада на объекте. Если насос простаивает из-за неподготовленной площадки или задержки смеси, это увеличивает время работы техники.

Что подготовить перед приездом автобетононасоса

До начала работ нужно обеспечить свободный подъезд для автобетононасоса и автобетоносмесителей. Площадка должна выдерживать массу техники и нагрузку от выносных опор. Если основание слабое, мокрое или неровное, это нужно обсудить заранее.

Также важно проверить, хватает ли места для раскрытия стрелы. Над рабочей зоной не должно быть опасных препятствий: линий электропередачи, веток, навесов и конструкций, которые мешают безопасной подаче бетона.

Опалубка должна быть готова до приезда техники. Нужно заранее подготовить людей для приема смеси, вибрирования и распределения бетона. При большом объеме работ желательно согласовать график поставки миксеров, чтобы подача шла без длительных остановок.

Автобетононасос ООО “ОБК”

ОБК поставляет бетонные смеси по Оренбургу и области и предоставляет автобетононасос KCP 37 Daewoo для подачи смеси на объекте. Мы можем организовать доставку бетона автобетоносмесителями и подачу через насос в рамках одной заявки.

Перед оформлением заказа сообщите объем бетона, адрес объекта, тип конструкции, расстояние от места установки техники до зоны бетонирования, наличие подъезда и планируемый способ укладки. Если есть проектные требования к бетону, их также нужно передать менеджеру.

Мы поможем подобрать бетонную смесь с учетом задачи, организовать доставку и согласовать работу автобетононасоса. Такой подход позволяет заранее учесть особенности объекта и провести бетонирование без лишних простоев.
